Благодаря своей конструкции, мотор-редукторы с червячной передачей характеризуются плавностью, компактностью, надежностью, бесшумностью работы и являются самыми распространенными для решения приводных задач с передаваемым моментом до 1000 Нм (0,06-7,5 кВт). Также этому способствует наиболее низкая стоимость червячных редукторов по сравнению с другими типами редукторов.

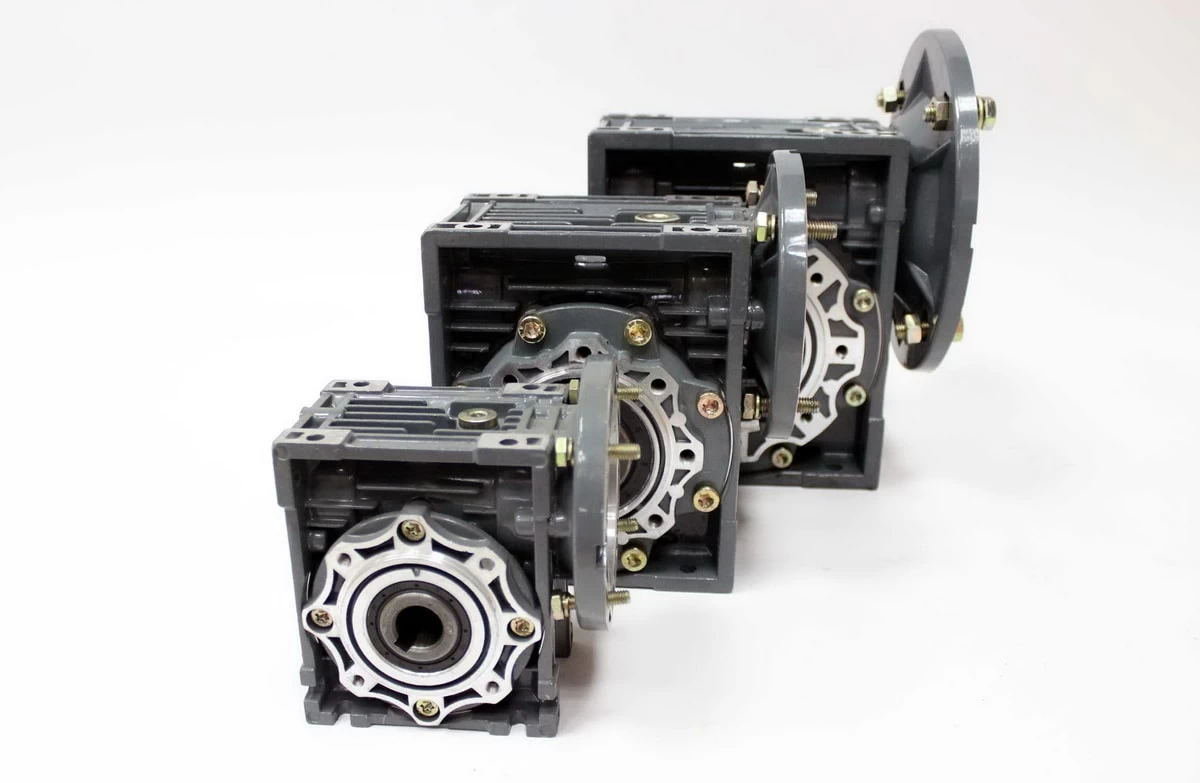

Серия редукторов NMRW соответствуют следующим условиям:
- типоразмеры редукторов мощностью 0,06 - 15 кВт;
- диапазон передаточных чисел 5 - 100;
- cинтетическая смазка, рассчитанная на весь срок эксплуатации — не требует обслуживания;
- корпуса червячных редукторов, начиная с 030 типоразмера, окрашены методом напыления химически стойкой полиэпоксидной краски-смолы (RAL 5010) серого цвета, в соответствии со стандартами DIN 1843.
- корпус мотор-редукторов до 105 типоразмера изготавливается из алюминиевого сплава;
- корпус редукторов 110 – 150 типоразмеров изготавливается из серого чугуна марки G200, обработанного по FEM-технологии;
- зубчатые колеса червячной передачи изготавливаются из бронзового сплава GCuSn12;
- профиль шлифовки червяка ZI.
- Универсальность применения: конструкция редуктора и смазка — позволяет эксплуатацию в любых положениях в пространстве.
Область применения червячных редукторов:
- Конвейеры
- Транспортеры
- Упаковочное оборудование
- Пищевое оборудование
- Кормораздача
- Птицефабрики
- Мешалки
- Деревообрабатывающее оборудование
- Турникеты
- Станкостроение
|
Типоразмер |
Крутящий момент (Н/м) |
Мощность (кВт) |
Передаточное число |
|||
|
min |
max |
min |
max |
min |
max |
|
|
30 |
1,8 |
17 |
0,06 |
0,18 |
1/5 |
1/100 |
|
40 |
12,6 |
51,2 |
0,09 |
0,55 |
||
|
50 |
22,7 |
82,4 |
0,12 |
0,75 |
||
|
63 |
76,7 |
167,9 |
0,25 |
1,5 |
||
|
75 |
115,7 |
186,8 |
0,55 |
4 |
||
|
90 |
101,9 |
494,1 |
0,75 |
4 |
||
|
110 |
319,1 |
636,2 |
1,1 |
7,5 |
||
|
130 |
534,0 |
879,9 |
1,5 |
7,5 |
||
